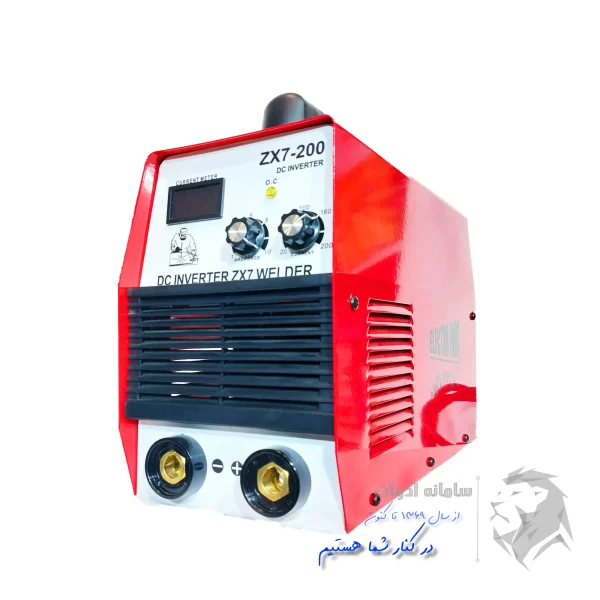

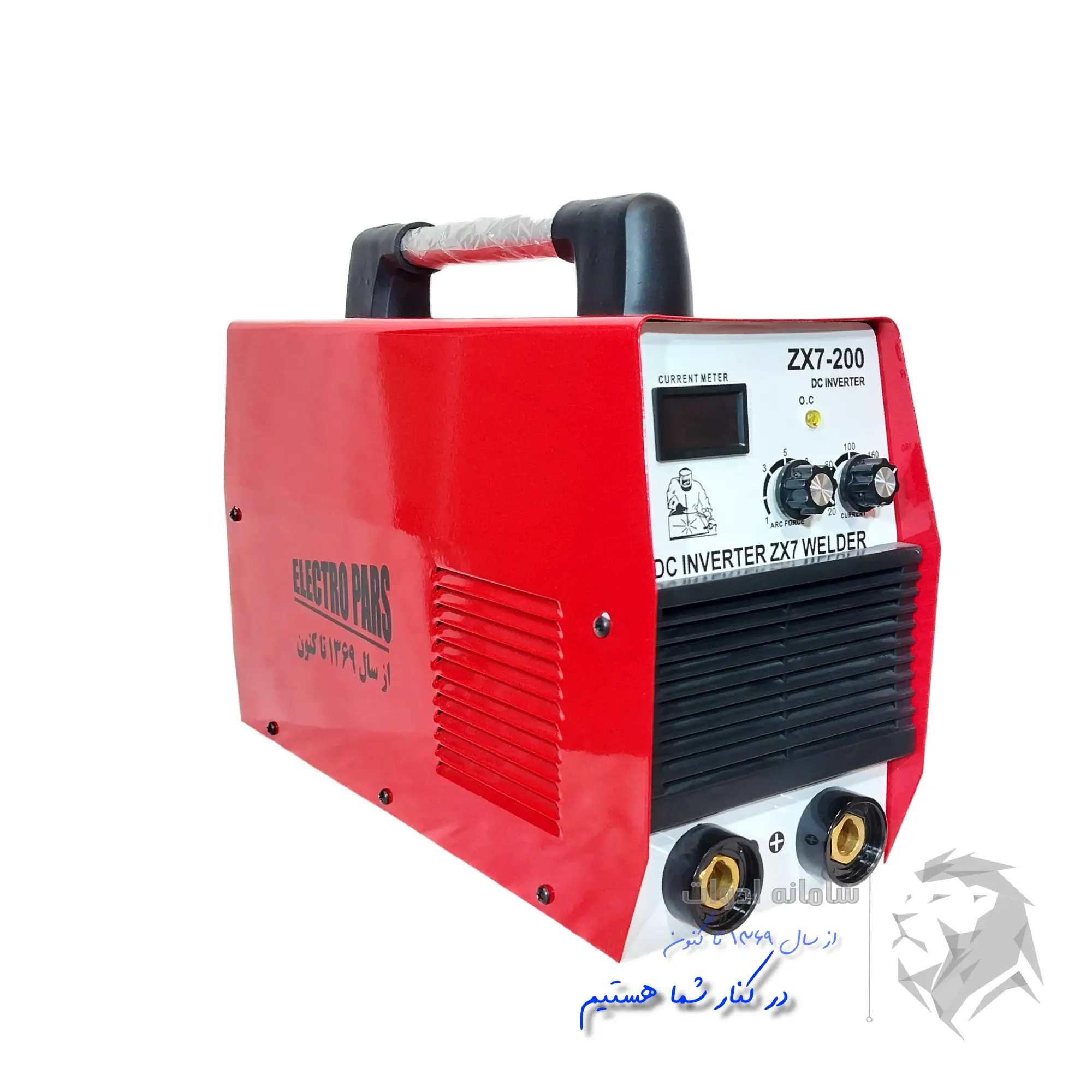

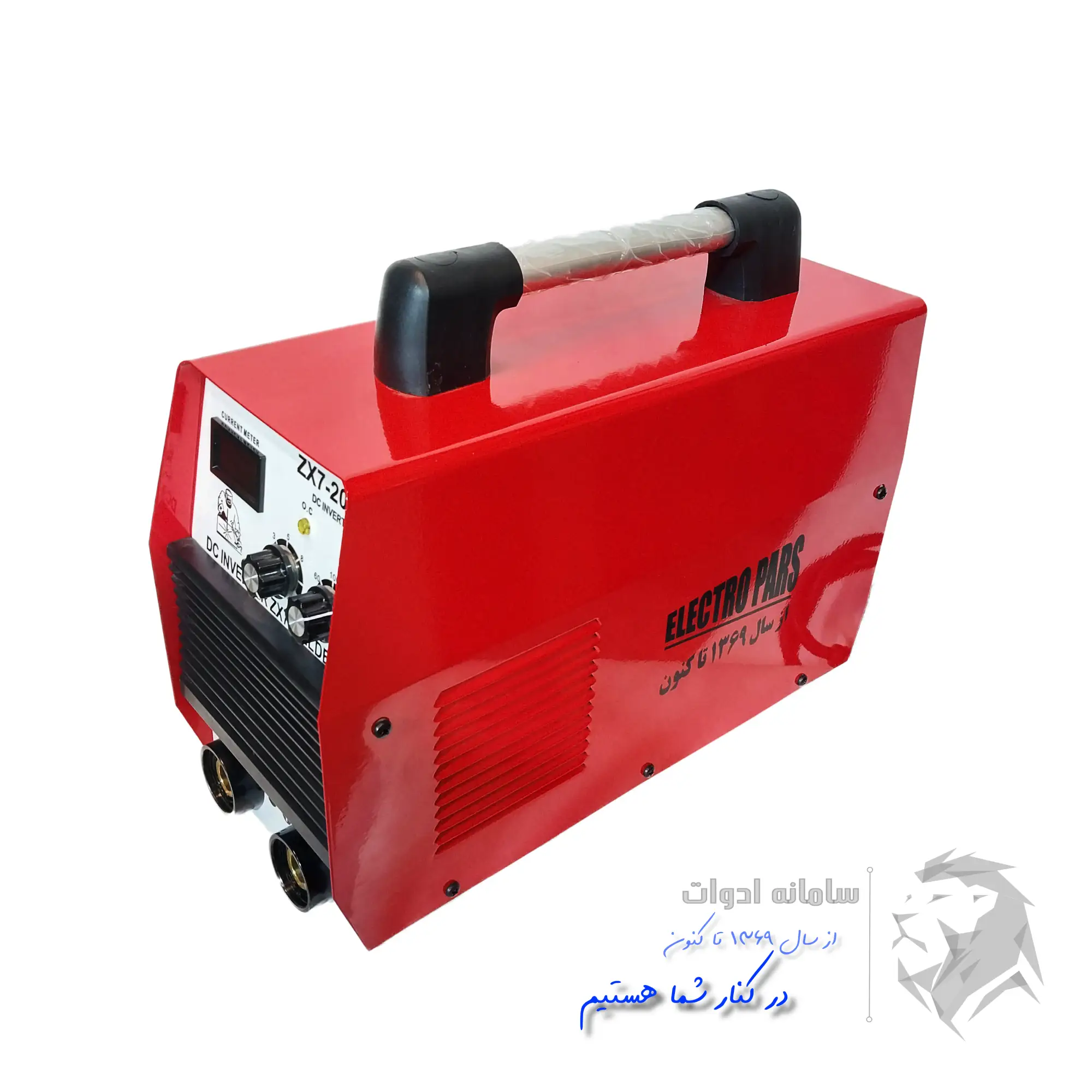

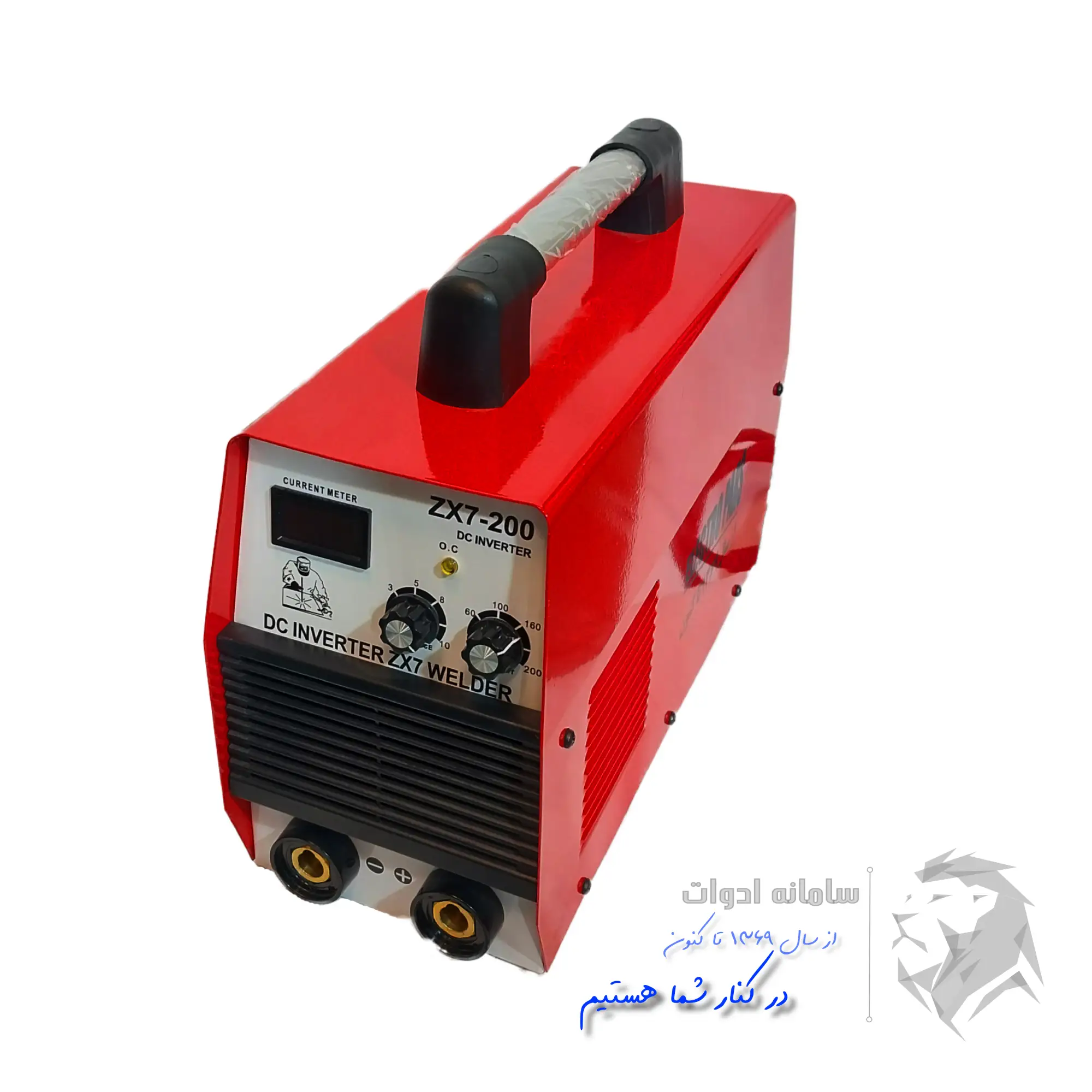

دستگاه جوش اینورتر 200 آمپر الکترو پارس مدل ZX7-200

بررسی و معرفی مدار و سیستم داخلی دستگاه جوش اینورتر 250 آمپر الکترو پارس

مقدمه ؛ اگر در نگاه اول کمی قیمت دستگاه جوش اینورتر 250 آمپر الکترو پارس ، گران به نظر می آید و باعث شده تا مقداری نسبت به انتخاب آن دچار تردید گردید ؟

از شما دعوت می کنیم تا اطلاعات این دستگاه و روشهای مختلف بررسی این دستگاه جوش فوق العاده را مطالعه فرمایید ، زیرا به احتمال زیاد نظر شما تغییر خواهد کرد کافیه نوع دیگری نگاه کنیم ؛ شما مبلغ ۱ تا یک و نیم میلیون ( به نسبت تاریخ درج مطالب ) بیشتر پرداخت کنید ، اما قدرت ، طول عمر و کیفیتی معادل ۲ تا 3 برابر موارد مشابه دیگر دریافت خواهید کرد

اما قبل از آغاز نقد و بررسی دو نکته لازم توضیح است:

دوستانی که سایر مطالب ما را دنبال کردند ، تایید می کنند ، بررسی و نقد محصولات را بدون تعارف و تا حدودی بیرحمانه انجام می دهیم حال اگر کمی بابت محصول یا ابزاری تعریف و تمجیدی شکل گرفت حتماً از نظر همکاران ما شایسته بوده است ..

نکته بعدی اینست که از آغاز سال 1403 تصمیم بر این شد با همان سیستم و کیفیت اما به جهت افزایش هر چه بیشتر طول عمر دستگاه و افزایش راندمان ، جریان خروجی دستگاه را تا 200 آمپر کاهش دهند که تصمیم هوشمندانه ای بنظر می آید اما بدون هرگونه تغییر در کیفیت محصول و از آنجایی که بررسی قبلی همکاران ما روی مدل zx250 بوده می توانید در طول مقاله به این مدل اشاره شده است و با توجه توضیح ارائه شده هیچگونه خللی در راستای شناخت شما عزیزان نسبت به این دستگاه بوجود نخواهد آمد.

منتظر نظرات شما هستیم | این مطلب را از دست ندهید

با ما همراه شوید…تا یک موتور جوش فوق پیشرفته آن هم طراحی شده با 4 برد مجزا + 12 ماسفت + 6 خازن پر قدرت و 12 دیود و … حالا با نگاهی متفاوت و عرضه اطلاعاتی که کمتر جای دیگه مطرح می شود در مورد mosfet V IGBT نکاتی تقدیم شود

حتماً مفید و کاربردی خواهد بود از دست ندهید

قطعات مهم و بررسی فنی دستگاه جوش اینورتر 250 آمپر الکترو پارس

همانطور که در قسمت قبل به اطلاع رسید نوع طراحی و تکنولوژی داخلی دستگاه جوش اینورتر 250 آمپر الکترو پارس متشکل از قسمت مدار اصلی و محوری که با نام ماسفت  در بین همگان شهرت پیدا کرده ، می باشد

خیلی کوتاه و گذرا از تاریخچه ظهور سیستم MOSFET صحبت می کنیم :

اینورتر 3 بُرد ( 3 طبقه یا صفحه مدار چاپی الکترونیکی ) معمولاٌ با استفاده از ۱۲ عدد ماسفت / MOSFET و همچنین ۱۲عدد دیود / Diode طراحی و ساخته می شود ، در برخی از موارد مدار یا برد تغذیه این نوع سیستم با ۴ عدد خازن ( capacitor ) و بعضاً مانند همین مدل zx-7  دستگاه جوش اینورتر 250 آمپر الکترو پارس از 6 عدد خازن برای قسمت پاور دستگاه استفاده می گردد

6 خازن / 12 ماسفت / 12 دیود | ترکیب فوق العاده دستگاه جوش اینورتر 250 آمپر الکترو پارس

مشخصات مدار معکوس کننده یا Inverter دستگاه جوش اینورتر 250 آمپر الکترو پارس

داخل دستگاه جوش اینورتر 250 آمپر الکترو پارس  یک مدار اینورتر قرار دارد که به شیوه قابل تعمیر و تغییر ( دیپ / Dip ) و یک عدد برد کنترل , بهترین آی سی ( I.C / Integrated circuit  ) تشکیل و طراحی شده است

اما برسیم به مهمترین قسمت مدار تبدیل کننده ( Inverter ) یعنی اطلاعات ترانزیستور ( Transistor ) این دستگاه

همانطور که حتما تا الان متوجه شدیم الکترو پارس برای سیستم Inverter دستگاه جوش اینورتر 250 آمپر الکترو پارس مدل ZX-7 از ترانزیستور MOSFET بجای BJT یا IGBT  استفاده کرده است و همین مورد یکی از مهمترین برگ برنده های مدل ZX-7 نسبت به سایر محصولات دیگر خود و سایر رقبا بدل گشته است

تیزر ادوات : انتهای همین قسمت توضیح مختصری پیرامون ترانزیستور تقدیم می گردد

12 عدد ماسفت با توان 23/50 برند فوجی و گاهاً برند سیلان و همچنین توشیبا ( MOSFET transistor / 23N50 / Fuji / Ceylon / Toshiba / 12 pcs ) | مشخصات مهمترین قطعه از مدار با اهمیت اینورتر این مدل معرکه ZX-7  الکترو پارس می باشد

تصویر ترانزیستور ماسفت دستگاه جوش اینورتر 250 آمپر الکترو پارس و نحوه مونتاژ روی رادیاتور سیستم | توضیحات بیشتر در ادامه..

بیشتر بدانیم : ساختمان ( بافت ) ترانزیستور (Transistor ) از پیوند انواع N و P تشکیل می گردد و مهمترین قطعه در صنعت الکترونیک است که در ساختار مدار وظیفه تقویت / قطع و وصل سیگنال ( DC در اینورتر جوشکاری ) را به عهده دارد

مشخصات مدار الکترونیکی یکسو کننده دستگاه جوش اینورتر 250 آمپر الکترو پارس ( Rectifier board )

گروه صنعتی الکترو پارس که در گذشته سالها همکاری در تولید و عرضه در آنجا را داریم مطابق تمام مدلهای 12 ماسفت دیگر ، در برد رکتیفایر دستگاه خود ۱۲ عدد دیود استفاده می کند | طبق اطلاعات دریافتی از سازندگان این محصول معمولا از دو مدل دیود با توضیحات و مشخصات ذیل بهره می برند که در بازار فراوان تر یافت می شود

1 _ Diode /  xs4204 / 77264B

2 _ Diode / D92_02 / 26p

ویژگی مهم دیگر برد رکتیفایر ( Rectifier board )  ۲ عدد ترانس سلف خروجی می باشد که وظیفه جلوگیری از آسیب های شوک الکتریکی و همچنین اثر گذاری دیگری بر نرم شدن عملیات جوشکاری و یکنواختی جریان DC خروجی در طول انجام جوشکاری می باشد

مشخصات سیستم رادیاتور ( هیت سینک / Heatsink ) دستگاه جوش اینورتر 250 آمپر الکترو پارس

همانطور که در تصاویر و ویدئوی معرفی همکاران ما در تیم تولید محتوا تقدیم کرده‌اند مشخص است ، نوع طراحی و تکنولوژی دستگاه جوش اینورتر 250 آمپر الکترو پارس از برد تغذیه ( power ) و همچنین برد رکتیفایر ( rectifier ) و اینورتر ( inverter ) به صورت مجزا بهره می برد

نکته جالب این سبک طراحی استفاده از 2 رادیاتور بزرگ ( Radiator ) از بهترین نوع آلیاژ با مشخصات ؛

2 عدد هیت سینک ساخته شده از آلومینیوم اکستروژن آنودایز 6063 / 2 heat sinks made of 6063 anodized aluminum extrusion | جهت سیستم خنک کننده برای قطعات حیاتی این محصول مانند : دیود ، ماسفت ، سلف ( بوبین ) در نظر گرفته شده است

نوع مونتاژ و قرار گرفتن قطعات حساس و مهم بر روی رادیاتور | در تصویر مشخص است

نکته کلیدی : با حائل نمودن رادیاتور بین خطوط عبور جریان ( between rectifier and inverter ) نهایت هوشمندی بکار گرفته شده است

فن خنک کننده و هوشمندی در طراحی دستگاه جوش اینورتر 250 آمپر الکترو پارس

برای مهار گرما و حرارت در دستگاه جوش اینورتر الکترو پارس علاوه نکته قبلی ، مبنی بر حائل نمودن رادیاتور ما بین مدار های الکترونیکی تحت فشار و گرمای حین کار ، این نکته را هم بدانیم که هوشمندی دیگر طراحان این سیستم قرار دادن سلف ( چوک نرم کننده یا استارتر ) داخل تونل عبور جریان هوا که توسط یک فن توربو بسیار قوی و بدون صدا تولید می شود ، اشاره کنیم

نکته مهم | دیگر راهکار فوق العاده این دستگاه جوش برای حفظ قطعات زیر بار و تحت فشار و گرما این است که مانند دیود ها و ماسفت ها ، بوبین های سلف بر روی  هیت سینک رادیاتور بسته است آن هم در مسیر عبور هوا نزدیک به فن خنک کننده

مشخصات و اطلاعات مدار تغذیه ( پاور / POWER ) دستگاه جوش اینورتر 250 آمپر الکترو پارس

کمی جلوتر به عرض رسید طراحان سیستم الکترونیکی این دستگاه 6 عدد خازن برای این محصول در نظر گرفته اند که با توجه به اینکه تعداد و توان و کیفیت این قطعه یکی از مهمترین ارکان تعیین کننده در قدرت و عمر یک محصول الکترونیکی است

اهل فن با دیدن مشخصات ارائه شده تایید می کنند بهترین ترکیب و طراحی برای این دستگاه جوش اینورتر 250 آمپر الکترو پارس در نظر گرفته شده است /

| مشخصات خازن ( capacitor ) : 6 capacitors 560 microfarads 470 volts

6 عدد خازن 560 میکرو ویژه برد تغذیه در تصویر مشخص می باشد |دستگاه جوش اینورتر 250 آمپر الکترو پارس

|مشخصات رله : SLA 24VDC-SL-A / relay

24 ولت / 4 پین / 30 آمپر

بیشتر بدانیم : رله یک قطعه الکترومکانیک می باشید و برای قطع و اتصال و یا جدا سازی ( ایزولاسیون /isolation ) به روش الکتریکی ما بین دو نقطه کاربرد و نقش حیاتی در سیستم ایفا می کند

در این تصویر مشخصات خازن و همچنین مختصات رله دستگاه جوش اینورتر 250 آمپر الکترو پارس مشخص است | لطفا در قسمت نظرات نسبت به اطلاع رسانی و معرفی ابزار آلات در سامانه ادوات پیام ارسال بفرمایید

همانطور که ملاحظه می فرمایید 3 قسمت اصلی و جداگانه مدار 3 برد ماسفت ، خلاصه شده بر روی یک مدار تک برد | دستگاه جوش IGBT در تصویر مشخص است

هشدار ادوات : این در شرایطی می باشد که طراحی مدار دستگاه جوش IGBT به صورت SMD نباشد و امکان تعویض قطعات سوخته روی مدار الکترونیکی وجود داشته باشد

جمع بندی بررسی سیستم مدار دستگاه جوش اینورتر 250 آمپر الکترو پارس

دستگاه جوش اینورتر 250 آمپر الکترو پارس از نسل سوم و چهارم اینورتر برخوردار می باشد ، دوره ای که با آمدنش موجب شد چنان کیفیتی کاربران و جوشکاران تجربه کنند تا با قاطعیت نسل های گذشته و سیستم های قدیمی دستگاه جوش را تا حدود زیادی کنار بگذارند

بله همچنان راجع به مزایای سیستم ماسفت / MOSFET نکات زیادی باقی مانده تا زوایای دیگر این تکنولوژی عالی و پر کاربرد را به منظور آشنایی بیشتر شما با دستگاه جوش اینورتر 250 آمپر الکترو پارس به عرض برسانیم

اما ذیل محصول بیش از این منطقی نیست ، بزودی همکاران ما در قسمت اخبار و مطالب سامانه ادوات جزئیات دیگری پیرامون سیستم های اینورتر جوشکاری ارائه خواهند کرد ، در ادامه راجع به :

قیمت

پنل کاربری

بررسی بدنه

سایر قابلیت ها

و بررسی جزئیات لوازم جانبی دستگاه جوش اینورتر 250 آمپر الکترو پارس باید بپردازیم ، از این جهت توضیحات بیشتر را در سایر قسمتهای دیگر سامانه پیگیری بفرمایید

تفاوت دستگاه جوش اینورتر 250 آمپر الکترو پارس / با دستگاه جوش IGBT

قسمت دوم بررسی دستگاه جوش اینورتر 250 آمپر الکترو پارس |را از دست ندهید تا با ابعاد دیگر این ابزار دوست داشتنی آشنا شوید

نکته طلایی : بخش دیگری از ویژگی های مثبت سیستم طراحی MOSFET این است که در صورتی که هر زمان دستگاه جوش اینورتر شما دچار خرابی یا مشکلی شود !؟ همین که مقداری از الکترونیک اطلاعات مختصری داشته باشید خودتان می توانید دستگاه جوش اینورتر 250 آمپر الکترو پارس رو به راحتی تعمیر نمایید
