کابل جوش چیست و چه کارایی دارد ؟

کابل جوش چیست و اساساً ساختار کابل جوش کاری به چه شکل است ؛ در کل به هادی هر نوع جریان الکتریکی کابل یا سیم می گویند در سایزهای ریز تر و کوچک تر ، اصطلاح سیم برای آنها به کار می رود و هادی ضخیم تر را که تحمل و توان عبور جریان قوی تر را دارد کابل میگویند

به رشته سیم های داخل تصویر افشان کابل می گویند

در بین کابل انواع مختلف و ساختار بسیار متنوعی را می توان مشاهده کرد ، از کابل های مخابراتی گرفته تا کابل های مخصوص جریان برق و همچنین کابل جوشکاری بخشی از انواع کابل می باشند ، اما به دلیل آنکه موضوع مقاله ما کابل جوش می باشد پیرامون این محصول باید عرض کنیم که

این نوع کابل به دلایل مختلفی که همه آنها برای پاسخ به نیاز های کاربران این محصول می باشد ، باید به لحاظ ساختاری تفاوت های خاصی با سایر خانواده خود داشته باشد که در ادامه مفصل پیرامون آن صحبت خواهیم کرد ؛

چه مواردی در کابل جوش اهمیت دارد ؟ نشانه های کابل جوش مناسب کدام است ؟

در اینجا هم قرار هست کابل جوش جریان آمپر خروجی دستگاه جوش را به انبر مخصوص جوشکاری برساند اما با حداکثر کیفیت و کمترین افت قدرت آمپر و بدون آنکه خودش دچار گرما و حرارت شود و همچنین از دیگر ویژگی هایی که هر نوع کابل جوشکاری باید آن را داشته باشد

نرمی و انعطاف پذیری این محصول و همچنین دارای ایمنی کافی در ابتدا برای فرد جوشکار و همچنین ایمنی مناسب خود کابل همانطور که کمی جلوتر و عرض شد دچار گرما و داغی نشود و در ادامه باعث سوختگی و آسیب به منبع تغذیه ( که همان دستگاه جوش می باشد ) نشود

انعطاف پذیری یکی از مولفه های کابل جوش باکیفیت و مناسب است

همچنین کابل جوش درجه یک نباید باعث آسیب به سایر ادوات دیگر جوشکاری مانند انبر جوش و گیره اتصال ، سوکت یا فیشهای خروجی و ورودی دستگاه جوش نشود و از کیفیت ایده آل و مناسبی برخوردار باشد مواردی که برشمردیم از بدیهیات و حداقل پارامتر لازم کابل جوش کاری می باشد

اما چگونه یک کابل جوشکاری می تواند این نیازها و این پارامتر ها را به همراه داشته باشد یا بهتر این است که بگویم چه عواملی در تولید کابل جوشکاری باید رعایت شود تا همه این نکات و پارامتر ها در آن لحاظ شده باشد در ادامه به آن خواهیم پرداخت

ساختار کابل جوش به چه شکل می باشد ؟ چرا آلیاژ داخل کابل جوشکاری به شکل افشان می باشد ؟

کابل جوش کاری به شکل افشان ؛ دلیل آنکه آلیاژ هادی کابل جوشکاری به شکل افشان تبدیل می گردد و بعد از آن استفاده می شود این است که آلیاژ افشان شده موجب می‌شود تا کابل جوش و یا کابل برق نرم و منعطف گردد و هنگام چرخش و جابجا شدن در آن حالت ثابت نمی ماند و به راحتی شکل آن تغییر می کند

شاید همه ما با کابل یا سیم مفتول ( خشک ) آشنا باشیم ، سیم ها و یا کابل هایی که  آلیاژ هادی آنها تک رشته میباشند سیم مفتول و یا کابل مفتول ( خشک ) نام دارند و اگر تجربه کرده باشید کابل مفتول به راحتی خم نمی شود و بعد از آنکه مقداری فشار آوردیم و  خم گردید در همان حالت باقی می ماند

و بعد از آنکه به سمتی خم شود ،  خودش به حالت قبلی بر نمی گردد ؛ اما سیم و کابل افشان اگر با دست خم گردد مجدداً به حالت اولیه و عادی خود برمیگردد و در کار جوش قوس الکتریکی جوشکار نیاز به کابلی دارد که در حالات مختلف کابل خم و راست گردد ولی به راحتی به حالت قبلی خود باز گردد بنابراین تولید کنندگان کابل جوشکاری می بایست از آلیاژ افشان شده استفاده کنند

تاثیر آلیاژ افشان شده بر عبور جریان در عملکرد کابل جوش مثبت است یا منفی ؟

دلیل دیگری که موجب می‌شود تا برای هادی کابل جوشکاری از آلیاژ افشان شده استفاده شود این است که در این حالت جریان الکتریکی بهتر عبور می کند حتی ضعیف ترین حالت جریان ، به همین دلیل برای کابل جوش و حتی سیم های عبوری جریان برق از آلیاژ افشان استفاده می شود

حال هر چه فاصله منبع تغذیه با قسمت نهایی مصرف بیشتر باشد اهمیت و لزوم این ساختار برای عبور جریان و همچنین افزایش قطر و ضخامت کابل جوشکاری احساس می شود

موضوع فاصله از منبع تغذیه دستگاه جوش تا انبر جوشکاری موضوعی قطعی می باشد و بسته به محل کار جوشکار و هدف کاربر ، مدل دستگاه جوش و فضای انجام فعالیت ممکن است ، طول متراژ کابل جوشکاری متفاوت باشد اما وجود فاصله حتمی می باشد

میزان اهمیت و تاثیر روکش ( عایق ) کابل جوشکاری تا چه میزان می باشد ؟ و چرا ؟

موضوع دیگر روکش کابل جوشکاری می باشد ، این موضوع هم نکته بسیار مهمی در ساختار کابل جوش می باشد به طور کلی کابل جوشکاری ساختار ساده و معمولاً دوگانه یی دارد که بخش اول آلیاژ هادی باشد که تا اینجا راجع به آن مقداری توضیح دادیم

کیفیت روکش ( عایق ) کابل جوش به اندازه افشان داخل کابل اهمیت دارد

در ادامه پیرامون نوع آلیاژ مقدار آلیاژ و مسائل دیگر قسمت هادی افشان کابل جوش نکات دیگری ارائه خواهد شد اما در مورد روکش کابل جوشکاری باید به عرض برسانیم که مانند کابل برق اغلب شرکت های تولید کننده کابل جوشکاری از متریال pvc استفاده می شود

البته نوع pvc استفاده شده در کابل جوش تفاوت هایی می بایست داشته باشد زیرا در صورت استفاده از متریال نامرغوب موجب عدم انعطاف مناسب ، ایجاد ترگ خوردگی ، ساییدگی سریع و کلی مشکل دیگر می شود و به کیفیت کابل جوشکاری آسیب میزند

زیرا  کابل جوش کاری که سفت و سخت باشد بسیار جوشکار را در حین انجام کار اذیت خواهد کرد ، همچنین در کنار نرم بودن عایق کابل جوشکاری ، روکش مدنظر می بایست از استحکام و مقاومت مناسبی برخوردار باشد تا بتواند در شرایط سخت و خشن کار مقاومت کند

کابل جوشکاری با روکش ( عایق ) با کیفیت چه ویژگی هایی خواهد داشت ؟ روکش ( عایق ) کابل جوش درجه 1 با کابل جوش درجه 2 چه تفاوت هایی دارد ؟

معمولاً کابل جوشکاری با کیفیت و درجه 1 باید از روکشی استفاده کند تا نسبت به سوختگی ها و جرقه های احتمالی باشد دچار سوختگی و لُختی نشود همچنین باید نسبت به بریدگی های احتمالی و یا پارگی در هوای بسیار سرد مقاوم باشد

روکش مناسب کابل جوش باید در مقابل نفوذ رطوبت و اکسیده شدن آلیاژ  جلوگیری کند

عایق استاندارد کابل جوشکاری همچنین باید جلوی نشت و نفوذ مایعات آسیب زننده مانند آب یا روغن را بگیرد ، از طرف دیگر عایق کابل جوش درجه 1 نباید در اثر فشار کار بالا و جریان عبوری قوی دچار قطعی شود

تفاوت کابل جوش درجه 2 و نمونه درجه 1 مشخص است | جدای میزان افشان داخل کابل جوش کیفیت عایق ( روکش ) اهمیت دارد

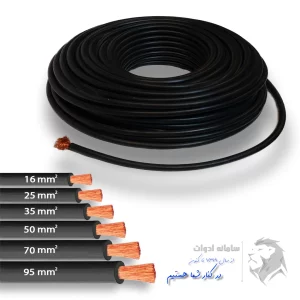

سایز کابل جوش در بازار ایران به چه شکل مطرح می باشد ؟

1×16 = 10

1×25 =12

1×35 =14

1×50=16

1×70 =18

1×95 = 20

مقطع عنوان شده و یا قطر بیرونی هیچکدام کامل نمی باشد ، سایز کابل جوشکاری بر اساس سازه های متفاوتی در داخل کشور ما تولید و عرضه می شود اما از آنجایی که می بایست تلاش کنیم تا این مطلب خلاصه و کاربردی باشد بیشتر به سایز های پرمصرف پرداختیم

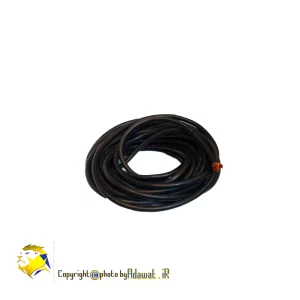

در این تصویر کابل جوش سایز 16 را مشاهده می فرمایید | سطح مقطع این کابل 50*1 می باشد

کاربران عزیز باید توجه داشته باشند با توجه به قدرت آمپر دستگاه جوش و همچنین سایز الکترود ( سیم جوش ) جوشکاری می بایست سایز کابل جوش خود را پیدا و انتخاب کنند ( البته که تعیین کننده همه موارد ذکر شده ضخامت کار و مدت زمان طول کار مد نظر کاربران می باشد )

هر سایز کابل جوش برای چه میزان فشار کاری مناسب هستند ؟

طول و متراژ کابل جوشکاری چه اندازه باشد ؟

دستگاه جوشی که قرار با آن کار کنند توان 25 متر کابل را نداشته باشد یعنی بعلت ضعیف بودن دستگاه اتصال 25 متر کابل موجب افت توان و در نهایت فشار به دستگاه شود و یا بر عکس دستگاهی توان اتصال تا 40 متر کابل جوشکاری را داشته باشد

اما کاربر به دلیل نگرانی از افت آمپر دستگاه جوش یا بالا رفتن هزینه خرید آن مقدار کابل ، تصمیم بگیرد با کابل کوتاه کار کنند و در این حالت هم ممکن است جوشکار هنگام کار با کابل کوتاه اذیت شود و یا گاها مشاهده شده بخاطر کوتاهی کابل

دستگاه جوش را روی بلندی قرار داده اند و حین کار و کشیده شدن کابل جوش ، دستگاه از روی ارتفاع سقوط کرده و آسیب های بسیار جدی به سیستم داخلی دستگاه جوش وارد آمده ، بنابراین کاربران عزیز در صورت نیاز به تهیه کابل جوش

اطلاعات درج شده داخل سامانه ادوات را مطالعه فرمایند تا بسته مناسب خود را تشخیص دهند ، در پایان این قسمت عرض شود که در صورتی که مقالات و یا اطلاعات ذیل محصولات نتوانست سوالات شما را در این زمینه پاسخ دهد ، از طریق پیام یا تماس با مشاوران سامانه مشورت فرمایید تا متراژ کافی و ایده آل با کار و توان دستگاه جوش خود را پیدا کنید

امکان عرضه کابل جوش بالای 1000 متر تا بسته های 15 _ 10 متری در سامانه ادوات فراهم است |در سایزهای مختلف

کیفیت کابل جوش چگونه مشخص می شود ؟ کابل جوشکاری درجه یک و استاندارد چند رشته افشان دارند ؟

کابل جوشکاری مس بهتر است یا کابل جوشکاری آلومینیوم ؟ کدام آلیاژ برای کابل بهتر و مناسب تر است ؟

در این تصویر 2 مدل کابل جوش با آلیاژ مس و آلومینیوم را می بینید |در نگاه اول تشخیص کمی سخت بنظر می آید

کابل جوشکاری با آلیاژ آلومینیوم ولی ظاهر مس

کابل جوش استرند شده یعنی چه ؟ استرند چه تاثیری در صنعت سیم و کابل دارد ؟

کابل جوش یا سیم برقی که استرند نشده باشد چه مشکلی پدید خواهد آورد ؟

در واقع کابل جوش یا برق که رشته های افشان آن استرند شده باشد بعلت تنیدگی ایجاد شده براحتی جدا نمی شود و در نتیجه کاربر براحتی با آن کار می کند

آیا می دانستید ؛ کابل جوشکاری استرند شده کمتر داغ می کند ؟

در این تصویر 2 نمونه کابل جوش استرند نشده در قیاس با چند نمونه کابل جوش استرند شده

چرا برخی از کارخانه های تولید کننده کابل جوش خود را استرند نمی‌کنند ؟

در این باره باید بدانیم هرچه استرند شدن کابل برای مصرف کننده مفید و کارآمد است ، می تواند برای تولید کننده از نظر اقتصادی کمی ضرر داشته باشد زیرا استرند افشان موجب می شود کابل جوش و یا سیم و کابل برق آلیاژ افشان هادی ( رشته های مس ) بیشتری مصرف کند

زیرا افشان داخل کابل به هم تابیده و تنیده می شود اگر مقداری افشان داخل کابل کم باشد دیده می شود و به چشم می آید

بنابراین برخی از تولیدکنندگان خارجی یا داخلی بی انصاف برای آنکه ۱۵ تا ۲۰ درصد افشان مس یا آلومینیوم کمتری استفاده کنند اما محصولشان شبیه رقیبان دیگر درجه یک و با کیفیت به نظر آید و البته دلایل دیگری بی خیال موضوع استرند می شوند

امیدوارم توضیحات این بخش برای شما کارساز بوده باشد سعی شد از زاویه به این موضوع بپردازیم که تاکنون پرداخته نشده بود ( حداقل تا جایی که ما رصد کردیم )

نکات ایمنی هنگام خرید کابل جوشکاری :

استفاده غیر اصولی و از انبر آلات و کابل نادرست ممکن است برای جوشکار و کابل جوش خطر آفرین باشد

ابزارآلات جوشکاری باکیفیت به کابل جوش متصل نمایید

نکته دیگری که خریداران و کاربران می بایست به آن توجه داشته باشند استفاده از قطعات و ابزارآلات با کیفیت برای جوشکاری و اتصال به کابل جوش می باشد منظور این است ، اگر انبر جوشکاری شما دچار آسیب شده اقدام به تعویض نمایید

به عنوان مثال ملاحظه کرده ایم که کاربران عزیزی انبر جوش کاری شان دچار آسیب شده به شکلی که کابل جوش اتصال درست و مناسبی با انبر جوشکاری برقرار نمی کند و دقیقا از همان نقطه کابل جوش دچار داغی و سوختگی می شود

جدای آسیب به کابل احتمال خطر برای جوشکار و همچنین احتمال آسیب به دستگاه جوش و برق منزل ( برق شبکه ) بالا می رود و یا مورد دیگر که بارها با آن مواجه شده‌ایم عدم استفاده از سوکت ( فیش نری ) اصولی است

عدم استفاده از سوکت ( فیش ) در اتصال کابل جوشکاری با دستگاه جوش

گاهی اوقات پیش می آید که به مرور زمان فیش ( سوکت ) دستگاه جوش دچار خوردگی یا مفقودی شده و کاربر ، کابل جوش را به روش بسیار غلط و غیر حرفه ای به سوکت مادگی دستگاه جوش متصل می کنند و ادامه کار را پیش می گیرند

این موضوع بسیار آسیب زننده و خطرناک برای دستگاه و کاربر می باشد

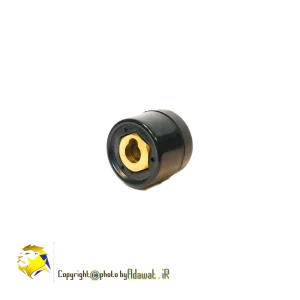

لوازم و ابزارآلات جوشکاری می بایست امکان اتصال ایمن و استاندارد را داشته باشد |سوکت (فیش) دستگاه جوش از جمله آن است

برای انتقال انرژی کابل جوش قسمت منفی حتما از گیره اتصال استفاده کنید

عدم استفاده از گیره اتصال ( انبر اتصال منفی ) هم یکی از موارد رایج می باشد ، یک باور غلط در بین جوشکاران شکل گرفته آن هم این است که استفاده از انبر اتصال کوتاه یا همان گیره اتصال چندان اهمیتی ندارد

و خیلی اوقات انتهای کابل جوش را لُخت کرده و کار گیر می دهند در حالیکه اجازه ندادند که حداکثر توان آمپر به کار برسد و با اینکار ناچار ولوم Current دستگاه جوش را بالا می برند یا اگر سیستم دستگاه جوش فیشی باشد

ناگزیر از خروجی های بالا آمپر می گیرند و این مورد یعنی بیشترین فشار به دستگاه جوش و بالا رفتن مصرف برق و… اشاره کوتاهی هم به موضوع استفاده از سیم سیار در برخی موارد از کابل سیار انجام دهیم

چند مرتبه اشاره شد که رعایت نکات ایمنی کابل جوش و استفاده اصولی از ابزار و انبر آلات جوشکاری در اغلب موارد با نکات ایمنی سیم کشی برق و ساخت تابلو برق صنعتی و ساختمانی و سایر شاخه های برق مشابه یکدیگر هستند

بنابراین رعایت موارد عرض شده پیرامون کابل سیار و موارد بسیار دیگری لازم و کمک کننده به سلامت جسمی جوشکار و سایر افراد و همچنین حفظ و نگهداری کابل جوش و سایر ابزارآلات می باشد

بهتر است جوشکاران عزیز به محض نیاز به ابزارآلات جوشکاری آن موارد را تهیه نمایند و از اتصال درست و اصولی کابل جوشکاری سایر ابزار آلات و ادوات متصل شده مسیر کار اطمینان حاصل فرمایید

استفاده از گیره اتصال و سایر ابزارآلات جوشکاری موجب سالم ماندن کابل جوش و عدم فشار مضاعف به دستگاه جوش می شود

اتصال کابل جوش به قطعات دیگر بجای ابزارآلات حرفه ای در صنعت جوشکاری

مورد دیگری که باید اشاره شود این است که گاهی اوقات مشاهده می شود که کاربران و جوشکاران عزیز از ابزار آلات غیر استاندارد و غیر حرفه ای دست ساز برای جوشکاری استفاده می کنند و به نوعی آن را هنر دست خود می پندارند

به عنوان مثال بارها مشاهده شده جوشکار از یک میلگرد تغییر شکل داده شده به جای انبر جوشکاری استفاده می کند و یا یک تکه لوله یا فلز ضایعاتی به جای گیره اتصال استفاده می گردد باید بدانیم که در کارخانه های تولیدی انبر جوش و یا سایر ابزار جوشکاری دیگر

کلی تحقیق و تست های تخصصی گرفته شده تا یک مدل انبر جوش تولید شود از آلیاژ استفاده شده تا مدل و طراحی آن ابزار و قطعاً عدم استفاده از این ابزار آلات و جایگزین کردن آن با قطعات غیر اصولی و حرفه ای دیگر موجب داغ شدن و سوختگی کابل جوشکاری

و یا آسیب جدی به دستگاه جوش می گردد ، در ضمن خطرات احتمالی برای خود جوشکار و کاربران در این بین وجود دارد که از همه مهمتر می باشد ، بنابراین کاربران عزیز سعی کنند با مقداری هزینه ابزار آسیب دیده یا فرسوده شده را با یک ابزار نو و با کیفیت دیگر جایگزین نموده و جلوی آسیبهای احتمالی برای افراد و سایر ابزار آلات جوشکاری مانند دستگاه جوش را بگیرند

مهمترین علت آسیب به ابزار جوشکاری مانند انبر جوشکاری ، سوکت ، گیره اتصال و کابل جوش چیست ؟

مهمترین علت آسیب دیدن قطعات و ابزارآلات جوشکاری از جمله کابل جوش و حتی در صنعت برق صنعتی و ساختمانی و مهمترین علت خرابی و سوختن قطعات اتصال غیر اصولی می باشد ، اگر ما اقدام به خرید یک عدد انبر جوشکاری می کنیم

اولین نکته ای که باید به آن توجه داشت ، اتصال مناسب آن انبر به کابل جوشکاری باشد و مطمئن شویم که ساختار ابزار  به شکلی است که یک اتصال محکم بدون فاصله به کابل جوش مربوطه را ایجاد خواهد کرد

زیرا گاهی اوقات مشاهده می‌شود که ابزار بکار گرفته در کار از ساختار غیر حرفه ای برخوردار است و امکان ایجاد یک اتصال امن و استاندارد را به کاربر نمی‌دهد این مورد در سوکت اتصال دستگاه جوش نیز دیده می شود

جهت اتصال مطلوب ابزارآلات گوناگون جوشکاری از قطعات مخصوص اینکار استفاده نمایید

حتماً شما که الان دارید این مقاله رو مطالعه می فرمایید می دانید جوشکاری چیست و چه صنعت مهمی است و همینطور می دانید که در این صنعت و حرفه نقش کابل جوشکاری چیست و از میزان اهمیت آن باخبر هستید

تقریباً می توان با قاطعیت اعلام کرد فعالیت صنعتی و حتی نیمه صنعتی وجود ندارد که در آن حرفه جوشکاری و عملیات اتصال دو قطعه فلزی در آن اتفاق نیفتد ، به ابزار و لوازم جوشکاری نیاز نشود بنابراین چه شما شغل و حرفه تان جوشکاری باشد

یا اینکه برای استفاده در حاشیه شغلتان بعنوان شغل دومتان و چه به عنوان یک علاقه مند به فعالیت های حرفه ای و فنی به دنبال خرید لوازم جوشکاری برای استفاده در منزل و یا محیط تفریحگاهی خود هستید

در اینکه کابل جوش یکی از مهمترین ابزارآلات برای انجام جوشکاری می باشد با ما موافق هستید ، بسیاری از افراد هستند که در حاشیه مشاغل حرفه اصلی خودشان به جوشکاری و یا لوازم این موضوع نیاز دارند

مانند عزیزان مکانیک و یا فعالان حوزه صوت و تصویر خودرو که این عزیزان با آنکه حرفه ای اصلی‌شان تعمیرات خودرو می باشد اما در مواقعی نیاز به جوشکاری برای تعمیر پیدا می کنند و یا دوستانی در زمینه ی اتصالات لوازم صوتی و تصویری مانند بلندگو ماشین

و عبور جریان برق از باتری به آمپلی فایر و یا از آمپلی به بلندگو و … خودرو ، این دوستان در پاره‌ای از اوقات به جهت بالا بردن سطح کیفیت صوت و گرفتن حداکثر جریان از کابل جوش با خلوص بالای مِس استفاده می کنند

و کیفیتی بی نهایت بالا را به مشتریان و مخاطبان خودشان هدیه می دهند به هر حال می بینیم که طیف علاقه مند به کابل جوش بسیار گسترده می باشد و حتماً به شما پیشنهاد می شود که این صفحه رو با دوستان خود به اشتراک بگذارید تا از جزئیات و نکات فنی این محصول استراتژیک اما نه چندان آشنا مطلع گردند
